IHM CNC DDCS

A IHM CNC DDCS da UP Electronic é uma interface de controle para aplicações CNC, desenvolvida para operação e gerenciamento de processos de usinagem.

Possui tela colorida de 7” com resolução 1024 × 600 e 40 teclas de operação. Suporta até 5 eixos, com interpolação linear de 2 a 4 eixos e interpolação circular de 2 eixos.

Conta com 24 entradas digitais isoladas, 21 saídas digitais isoladas e controle analógico de fuso 0–10 V, também com saída PWM. Permite visualização do caminho de usinagem antes da execução, conexão Ethernet para compartilhamento de arquivos e é compatível com código G padrão e softwares CAD/CAM.

O sistema suporta usinagem de alta velocidade e arquivos de tamanho ilimitado para processamento.

Marca
UP Electronic
Referência
73331
Modelo
DDMPG
Algoritmos de Interpolação Suportados
Tipo S, algoritmo duro circular, algoritmo macio circular
Capacidade de Eixos e Interpolação Suportada
Máx. 5 eixos
interpolação linear de 2-4 eixos, qualquer interpolação circular de 2 eixos
Compatibilidade com Software CAD/CAM e Código G Padrão Suportados
Compatível com o código G padrão, suporta software CAD/CAM popular, como ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 e assim por diante
Controle Analógico de Fuso
Controle analógico do fuso 0-10V controle do fuso, também suporta a saída PWM
Display
Tela colorida de 7 polegadas
taxa de resolução: 1024*600,40 teclas de operação
Entradas e Saídas Digitais
24 entradas digitais foto elétricas isoladas, 21 saídas digitais fotoelétricas isoladas
Funcionalidades de Rede Suportadas
Suporte de compartilhamento de arquivos e usinagem online de arquivos remotos por Ethernet
Funcionalidades de Visualização e Estabilidade do Sistema de Controle
O sistema de controle pode visualizar o caminho de procesaamento antes da usinagem e torna o sistema mais estável, funcionando de forma suave e precisa
Idiomas Suportados
Chinês, Inglês
Modos de Controle do Fuso e Velocidades Suportadas
Modo de controle do Fuso, Multi-velocidade (4 linhas 16 tipos de veloidade)
Modos de Sonda Suportados
Suporte a sonda automática e manual
Suporte a sonda de posição fixa do sensor da ferramenta, Sonda do sensor de ferramenta flutuante, primeira sonda / segunda sonda
Métodos de Compensação de Folga Suportados
Compensação de intervalo de direção, compensação de intervalo de raio, compensação de comprimento
Suporte para Arquivos
Suporte para arquivo de tamanho ilimitado para usinagem
Suporte para Usinagem
Suporta usinagem de alta velocidade em segmento contínuo de polilinha, o sistema pode escolher um algoritmo mais eficiente automaticamente de diferentes tipos. Algoritmo de segmento de polilinha
Tipos de Alarmes de Software Suportados
Erro de programa, Erro de operação, Erro de ultrapassagem, Erro de driver e assim por diante
Tipos de Ferramentas Suportadas
Suporta modo de fuso múltiplo, suporte de magazine de ferramentas reto, magazine tipo pórtico, magazine de disco.

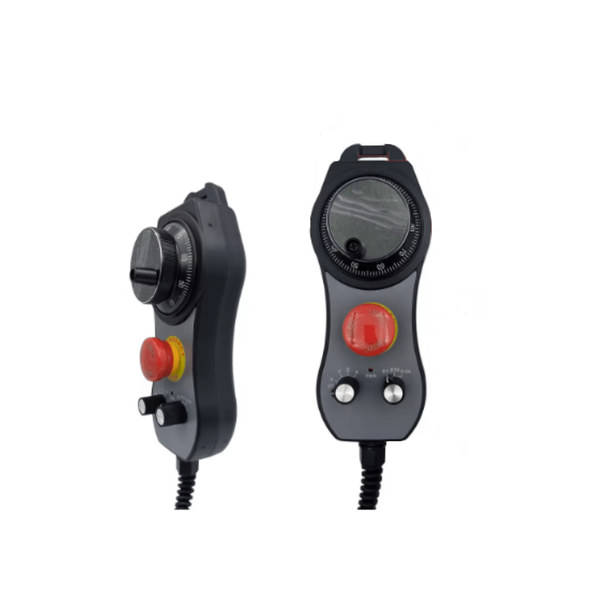

  • 1 Volante CNC Electronic MPG para DDCS V3.1 3 Eixos - UP Electronic
